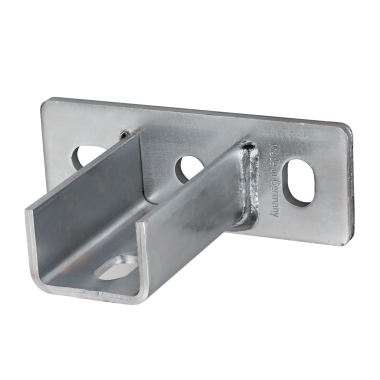

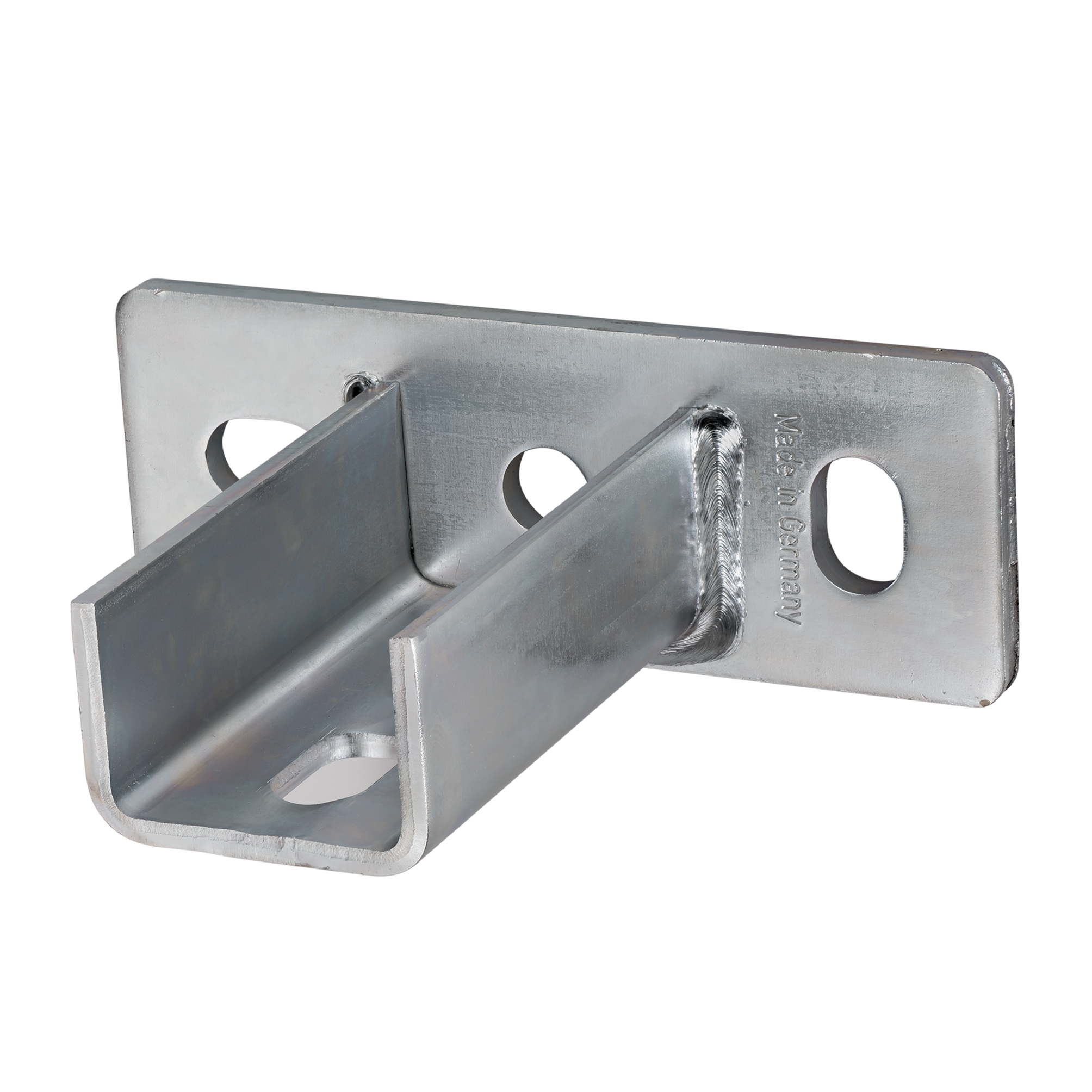

MPC-Sattelflansch quer | nicht vormontiert | 38/24-40/80, 41/21-41/62

MPC-Sattelflansch

MPC/MPR-Sattelflansch quer für Profile 38/24-40/80, 41/21-41/62, verzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 156816
Ausführung: quer
Typ: nicht vormontiert
Für Profile: 38/24-40/80, 41/21-41/62
Abgabeeinheit: 25 Stück
Gewicht/ME: 0,580 kg
Stück

Anwendung

  • Einfache Montage stabiler Traversen aus MPC-Systemschienen
  • Ideal einsetzbar bei beengten Einbauverhältnissen in Schächten und Kanälen

Ihre Vorteile

  • Die Anordnung der Langlöcher „quer und längs“ in der Grundplatte ermöglicht die gute Ausrichtung des MPC-Sattelflansches
  • Gute Lastabtragung durch die biegesteife Sattelverbindung
  • Das ideale Verbindungselement bei Schienenkonstruktionen
  • Ausführung für Profil 38/80 mit verdrehsicherer Lagerung durch zweiseitiges Umgreifen der Schiene
Kurzbeschreibung:
MPC/MPR-Sattelflansch quer für Profile 38/24-40/80, 41/21-41/62, verzinkt
Schienensysteme:
für MPC-Profile
Typ:
nicht vormontiert
Ausführung:
quer
Produkttyp:
Anbindungsteile
Für Profile:
38/24-40/80, 41/21-41/62
Material:
Stahl
Oberfläche:
verzinkt

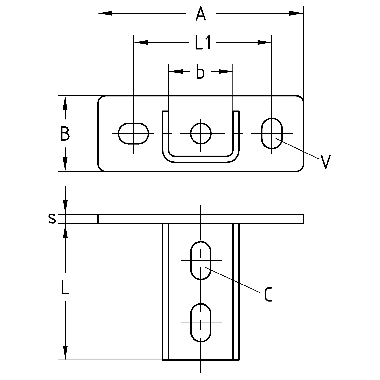

Maß B:
50 mm
Brandschutzgeprüft:
Ja
Maß A:
136 mm
Maß b:
42 mm
Maß C [mm]:
13 x 25 mm
Maß L:
90 mm
Maß L1:
91,5 mm
Maß s:
6 mm
Maß V:
13,5 x 20 mm
Zolltarifnummer:
73269060
eCl@ss 7.1:
23-15-92-90
eCl@ss 11.1:
23-36-02-90
