MPC-Sattelflansch längs | nicht vormontiert | 27/18, 28/30

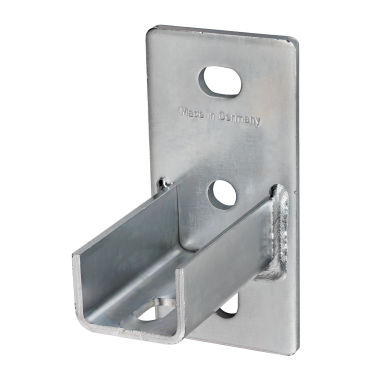

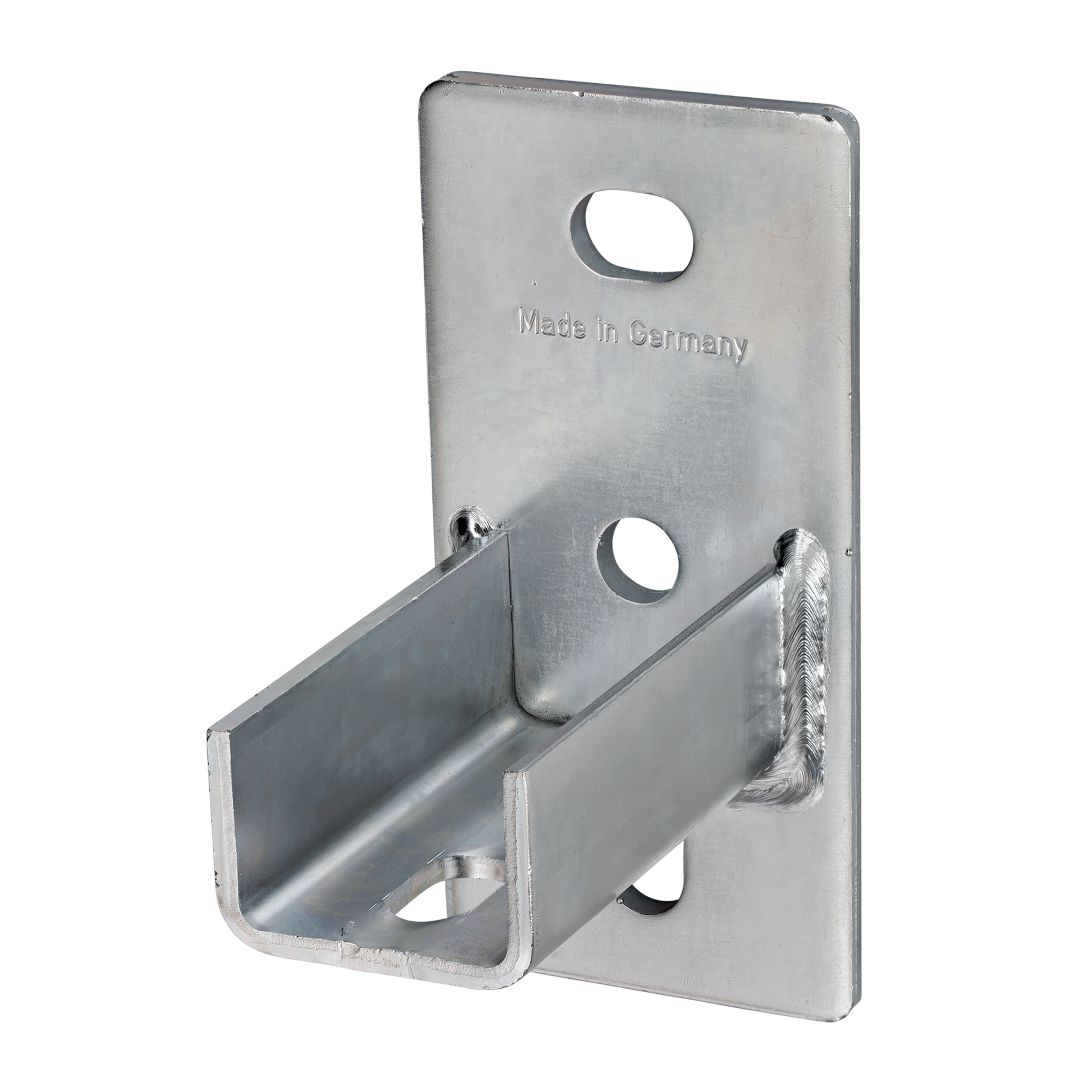

MPC-Sattelflansch

MPC-Sattelflansch längs für Profile 27/18, 28/30, verzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 156811
Ausführung: längs
Typ: nicht vormontiert
Für Profile: 27/18, 28/30
Abgabeeinheit: 30 Stück
Gewicht/ME: 0,330 kg
Stück

Anwendung

  • Einfache Montage stabiler Traversen aus MPC-Systemschienen
  • Ideal einsetzbar bei beengten Einbauverhältnissen in Schächten und Kanälen

Ihre Vorteile

  • Die Anordnung der Langlöcher „quer und längs“ in der Grundplatte ermöglicht die gute Ausrichtung des MPC-Sattelflansches
  • Gute Lastabtragung durch die biegesteife Sattelverbindung
  • Das ideale Verbindungselement bei Schienenkonstruktionen
  • Ausführung für Profil 38/80 mit verdrehsicherer Lagerung durch zweiseitiges Umgreifen der Schiene
Kurzbeschreibung
MPC-Sattelflansch längs für Profile 27/18, 28/30, verzinkt
Schienensysteme
für MPC-Profile
Typ
nicht vormontiert
Ausführung
längs
Produkttyp
Anbindungsteile
Für Profile
27/18, 28/30
Material
Stahl
Oberfläche
verzinkt

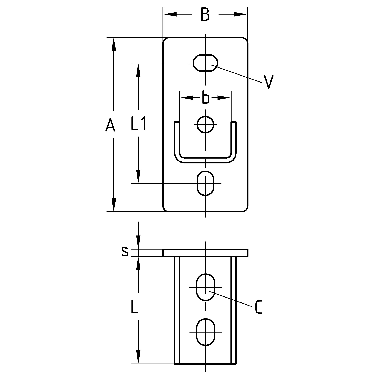

Maß B
50 mm
Maß A
125 mm
Maß b
30 mm
Maß C [mm]
11 x 19 mm
Maß L
70 mm
Maß L1
80 mm
Maß s
5 mm
Maß V
11 x 19 mm
Zolltarifnummer
73269060
eCl@ss 7.1
23-15-92-90
eCl@ss 11.1
23-36-01-91
Weitere technische Details finden Sie im Datenblatt.
