ISO-Schalen Typ H, M, T

Iso-Schale Typ M, Iso 15,5-25 mm, 33,7-38 mm

Varianten als Liste anzeigen

Typ:

Typ H - Isolierstärke 9,5 - 16 mm Typ M - Isolierstärke 15,5 - 25 mm Typ T - Isolierstärke 32 - 45 mm

Spannbereich:

10 - 13,5 mm 15 - 18 mm 21,3 - 25 mm 26,9 - 30 mm 33,7 - 38 mm 42 - 44,5 mm 48,3 mm 54 - 57 mm 60,3 - 64 mm 70 mm 76,1 - 80 mm 88,9 mm 101,6 - 108 mm 114,3 mm 114,4 mm 125 mm 133 - 139,7 mm 160 mm 165,1 - 168,3 mm 204 mm 216 - 219,1 mm 267 - 273 mm

Auswahl zurücksetzen

Art.-Nr.: 111835

Typ:	Typ M - Isolierstärke 15,5 - 25 mm
Spannbereich:	33,7 - 38 mm

Abgabeeinheit:	1 Stück
Gewicht/ME:	0,050 kg

Ihr Preis:

Stück

Anwendung

Thermisch entkoppelte Befestigung von Rohrleitungen in Kälteanwendungen
Ideal geeignet für Befestigungen in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen

Ihre Vorteile

Konsequente Vermeidung von Temperaturbrücken bei kälteführenden Rohrleitungen
Hohe Isolierwirkung durch Tragelement aus PET und Ummantelung mit synthetischem Kautschuk
Isolierstärke abgestimmt auf die zunehmenden Dämmschichtdicken der Isolierschläuche
Sichere Wasserdampfdiffusionssperre
Einfache Montage durch Selbstklebeverschluss in der Teilfuge
Stirnseitige Kautschukflächen ermöglichen die problemlose Verklebung mit der Rohrisolierung aus Kautschukmaterial
Fest verbundene Lastverteilungsbleche zur besseren Lastabtragung

Kurzbeschreibung:: Iso-Schale Typ M, Iso 15,5-25 mm, 33,7-38 mm
Brandklasse:: Euroklasse E - EN 13501-1 im Systemverbund mit AF/Armaflex: B-S3-d0
Typ:: Typ M - Isolierstärke 15,5 - 25 mm

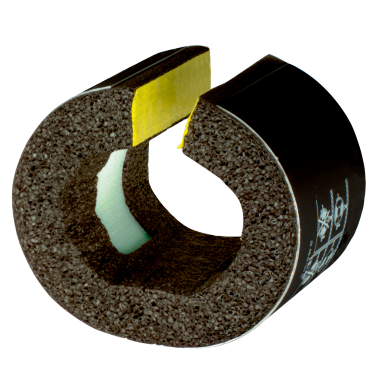

Ausführung:: 2 PET-Segment-Schalen und geschlossenzelliger Elastomerschaum, integrierte Lastverteilungsbleche
Produkttyp:: Kälterohrschellen
Raumgewicht:: 100 kg/m³
Schalldämmeinlage:: ohne Einlage
Rohraußen-Ø (Stahlrohr) [Zoll]:: 1 "
Material:: Polyethylen-Terephthalat, synthetischer Kautschuk
Druckfestigkeit:: 4,3 N/mm² bei 23 °C
Schalenlänge [mm]:: 65 mm
Rohraußen-Ø (Kupferrohr):: 35 - 38 mm
Außen-Ø Schale:: 79 - 81 mm
Isolierstärke:: 15,5 - 25 mm
Bauform:: einteilig
Spannbereich:: 33,7 - 38 mm
Temperaturbeständigkeit:: -50 °C bis +110 °C
Wärmeleitfähigkeit:: λ = 0,037 W/mK bei +40 °C | λ = 0,033 W/mK bei 0 °C
Wasserdampfdiffusionswiderstand:: μ = 10.000
Zolltarifnummer:: 40161000
eCl@ss 7.1:: 23-14-02-90
eCl@ss 11.1:: 23-14-02-90

EG - Sicherheitsdatenblatt - Kautschuk ISO Schelle H-M-T

Artikelnummer	Typ	Spannbereich	Action
124168	Typ H - Isolierstärke 9,5 - 16 mm	10 - 13,5 mm	Stück
111801	Typ M - Isolierstärke 15,5 - 25 mm	10 - 13,5 mm	Stück
111773	Typ H - Isolierstärke 9,5 - 16 mm	15 - 18 mm	Stück
111809	Typ M - Isolierstärke 15,5 - 25 mm	15 - 18 mm	Stück
111887	Typ T - Isolierstärke 32 - 45 mm	15 - 18 mm	Stück
111779	Typ H - Isolierstärke 9,5 - 16 mm	21,3 - 25 mm	Stück
111821	Typ M - Isolierstärke 15,5 - 25 mm	21,3 - 25 mm	Stück
111895	Typ T - Isolierstärke 32 - 45 mm	21,3 - 25 mm	Stück
111781	Typ H - Isolierstärke 9,5 - 16 mm	26,9 - 30 mm	Stück
111829	Typ M - Isolierstärke 15,5 - 25 mm	26,9 - 30 mm	Stück
111901	Typ T - Isolierstärke 32 - 45 mm	26,9 - 30 mm	Stück
111783	Typ H - Isolierstärke 9,5 - 16 mm	33,7 - 38 mm	Stück
111835	Typ M - Isolierstärke 15,5 - 25 mm	33,7 - 38 mm	Stück
111905	Typ T - Isolierstärke 32 - 45 mm	33,7 - 38 mm	Stück
111785	Typ H - Isolierstärke 9,5 - 16 mm	42 - 44,5 mm	Stück
111837	Typ M - Isolierstärke 15,5 - 25 mm	42 - 44,5 mm	Stück
111909	Typ T - Isolierstärke 32 - 45 mm	42 - 44,5 mm	Stück
111787	Typ H - Isolierstärke 9,5 - 16 mm	48,3 mm	Stück
111839	Typ M - Isolierstärke 15,5 - 25 mm	48,3 mm	Stück
111911	Typ T - Isolierstärke 32 - 45 mm	48,3 mm	Stück
111841	Typ M - Isolierstärke 15,5 - 25 mm	54 - 57 mm	Stück
111789	Typ H - Isolierstärke 9,5 - 16 mm	54 - 57 mm	Stück
111913	Typ T - Isolierstärke 32 - 45 mm	54 - 57 mm	Stück
111791	Typ H - Isolierstärke 9,5 - 16 mm	60,3 - 64 mm	Stück
111843	Typ M - Isolierstärke 15,5 - 25 mm	60,3 - 64 mm	Stück
111915	Typ T - Isolierstärke 32 - 45 mm	60,3 - 64 mm	Stück
111793	Typ H - Isolierstärke 9,5 - 16 mm	70 mm	Stück
111845	Typ M - Isolierstärke 15,5 - 25 mm	70 mm	Stück
111917	Typ T - Isolierstärke 32 - 45 mm	70 mm	Stück
111795	Typ H - Isolierstärke 9,5 - 16 mm	76,1 - 80 mm	Stück
111847	Typ M - Isolierstärke 15,5 - 25 mm	76,1 - 80 mm	Stück
111919	Typ T - Isolierstärke 32 - 45 mm	76,1 - 80 mm	Stück
111797	Typ H - Isolierstärke 9,5 - 16 mm	88,9 mm	Stück
111849	Typ M - Isolierstärke 15,5 - 25 mm	88,9 mm	Stück
111921	Typ T - Isolierstärke 32 - 45 mm	88,9 mm	Stück
111765	Typ H - Isolierstärke 9,5 - 16 mm	101,6 - 108 mm	Stück
111799	Typ M - Isolierstärke 15,5 - 25 mm	101,6 - 108 mm	Stück
111879	Typ T - Isolierstärke 32 - 45 mm	101,6 - 108 mm	Stück
111767	Typ H - Isolierstärke 9,5 - 16 mm	114,4 mm	Stück
111803	Typ M - Isolierstärke 15,5 - 25 mm	114,3 mm	Stück
111881	Typ T - Isolierstärke 32 - 45 mm	114,3 mm	Stück
111769	Typ H - Isolierstärke 9,5 - 16 mm	125 mm	Stück
111805	Typ M - Isolierstärke 15,5 - 25 mm	125 mm	Stück
111883	Typ T - Isolierstärke 32 - 45 mm	125 mm	Stück
111771	Typ H - Isolierstärke 9,5 - 16 mm	133 - 139,7 mm	Stück
111807	Typ M - Isolierstärke 15,5 - 25 mm	133 - 139,7 mm	Stück
111885	Typ T - Isolierstärke 32 - 45 mm	133 - 139,7 mm	Stück
111775	Typ H - Isolierstärke 9,5 - 16 mm	160 mm	Stück
111811	Typ M - Isolierstärke 15,5 - 25 mm	160 mm	Stück
111889	Typ T - Isolierstärke 32 - 45 mm	160 mm	Stück
111777	Typ H - Isolierstärke 9,5 - 16 mm	165,1 - 168,3 mm	Stück
111813	Typ M - Isolierstärke 15,5 - 25 mm	165,1 - 168,3 mm	Stück
111891	Typ T - Isolierstärke 32 - 45 mm	165,1 - 168,3 mm	Stück
111893	Typ T - Isolierstärke 32 - 45 mm	204 mm	Stück
111823	Typ M - Isolierstärke 15,5 - 25 mm	216 - 219,1 mm	Stück
111897	Typ T - Isolierstärke 32 - 45 mm	216 - 219,1 mm	Stück
111903	Typ T - Isolierstärke 32 - 45 mm	267 - 273 mm	Stück
