ISO-Schellen Typ 175 EX 139,7 mm

ISO-Schellen Typ 175 EX

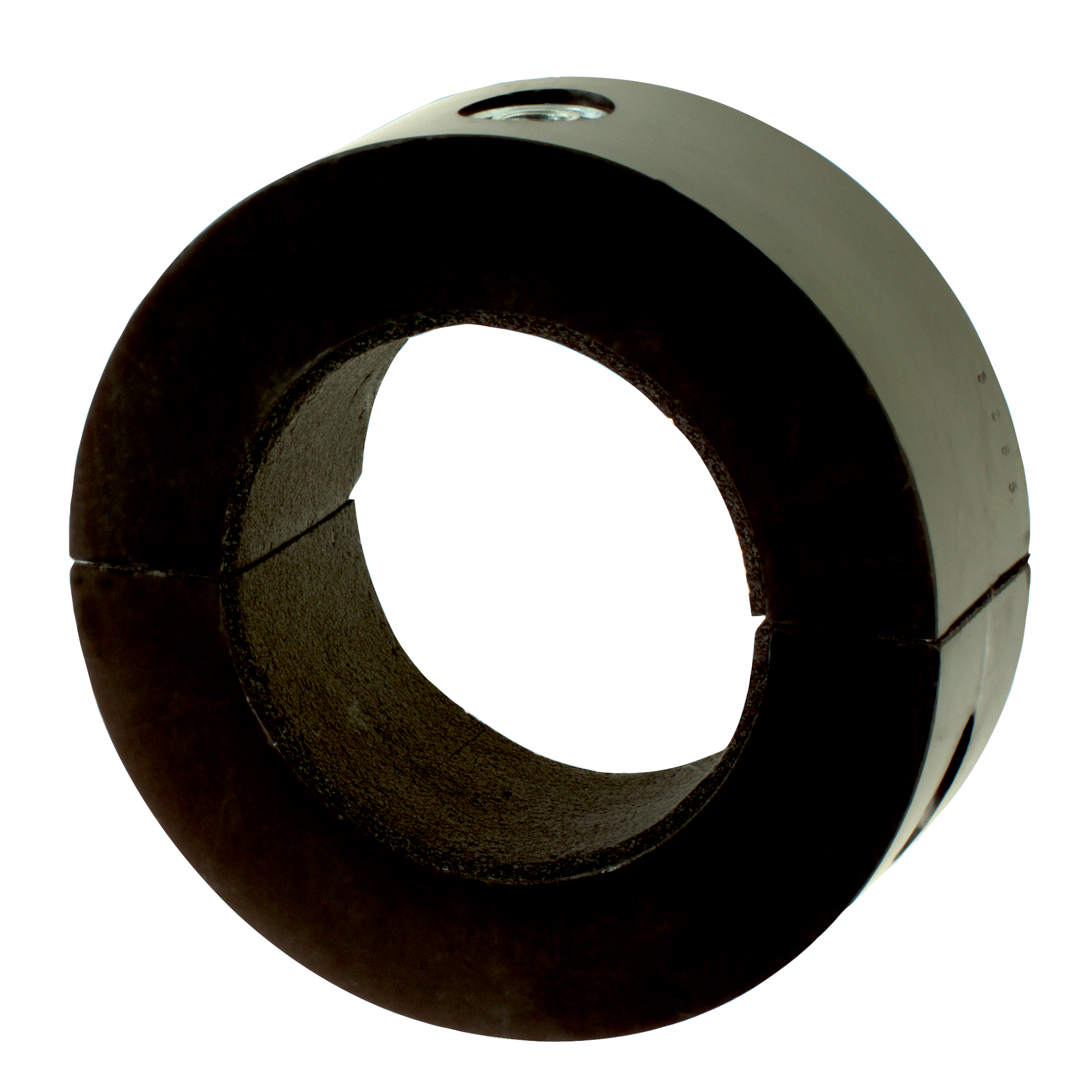

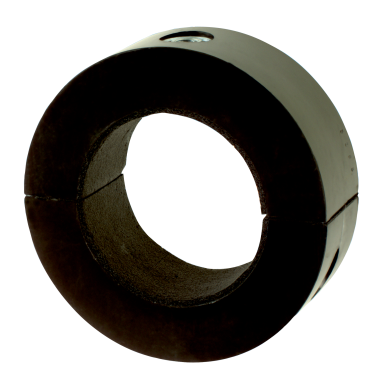

Iso-Schelle Typ 175 EX, Iso 40/60 mm, M10/1/2", 5" (139,7 mm), verzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 111310
Rohraußen-Ø D: 139,7 mm
Abgabeeinheit: 1 Stück
Gewicht/ME: 1,248 kg
Stück

Anwendung

  • Thermisch entkoppelte Befestigung von Rohrleitungen in Kälteanwendungen
  • Ideal geeignet für Befestigungen in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen
  • Stabiler Isolierkörper für hohe Belastungen

Ihre Vorteile

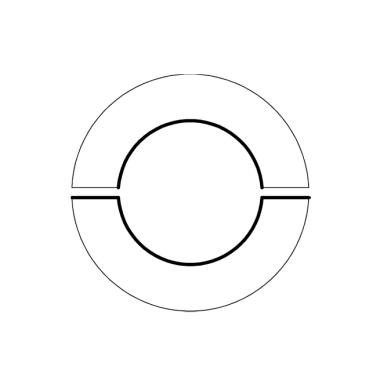

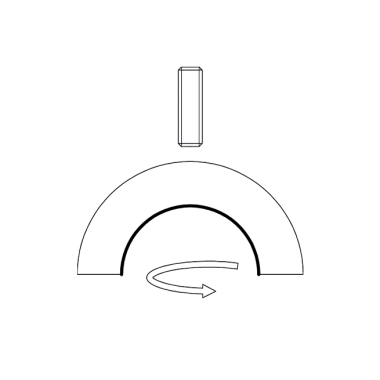

  • 2 Halbschalen inkl. Schrauben montiert
  • Mit kombiniertem Anschlussgewinde - metrisch und Zoll
  • Hoher Wasserdampfdiffusionswiderstand
  • Bestens zur Abschottung einzelner Rohrabschnitte bei diffusionsoffenen Dämmstoffen (Mineralfaser) geeignet
  • Mit Kautschukeinlage rohrseitig und auf den Trennflächen der ISO-Schelle, dadurch kein Einsatz von PU-Dichtstoff erforderlich
Kurzbeschreibung:
Iso-Schelle Typ 175 EX, Iso 40/60 mm, M10/1/2", 5" (139,7 mm), verzinkt
Brandklasse:
B2 nach DIN 4102 (normal entflammbar)
Produkttyp:
Kälterohrschellen
Raumgewicht:
250 kg/m³
Schalldämmeinlage:
ohne Einlage
Rohraußen-Ø D:
139,7 mm
Material:
Polyurethan, schwarz
Anschlussgewinde:
M10/½″
Dauerbelastbarkeit:
3.270 N
Druckfestigkeit:
8,11 N/mm² bei -180 °C, 9,62 N/mm² bei -80 °C, 4,91 N/mm² bei 0 °C, 3,96 N/mm² bei +23 °C
Verschlussschrauben:
6
Schalenlänge [mm]:
60 mm
Isolierstärke:
40 mm
Bauform:
einteilig
Temperaturbeständigkeit:
-50 °C bis +105 °C
Wärmeleitfähigkeit:
λ = 0,029 W/mK bei -180 °C, λ = 0,032 W/mK bei -150 °C, λ = 0,038 W/mK bei -100 °C, λ = 0,044 W/mK bei -50 °C, λ = 0,047 W/mK bei -20 °C, λ = 0,049 W/mK bei 0 °C, λ = 0,052 W/mK bei +20 °C, λ = 0,054 W/mK bei +40 °C
Wasserdampfdiffusionswiderstand:
μ = 1.200
Zolltarifnummer:
73269060
eCl@ss 7.1:
23-14-02-90
eCl@ss 11.1:
23-14-02-90
