ISO-Schellen Typ H, M, T

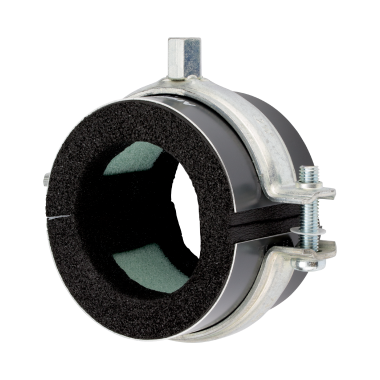

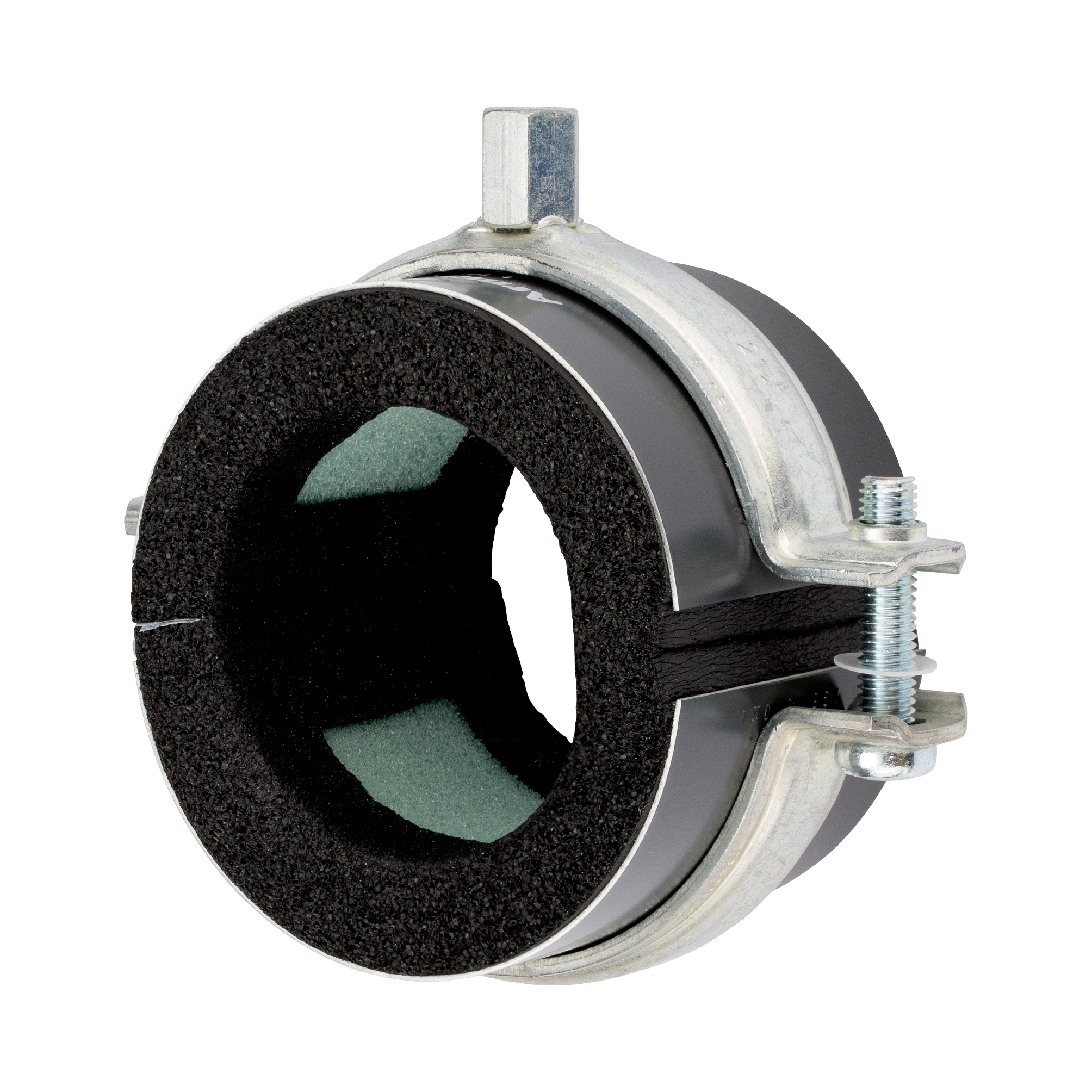

Iso-Schelle ohne Einlage, Typ H, Iso 9,5-16 mm, M10, 1/4" (10-13,5 mm), verzinkt

Varianten als Liste anzeigen

Typ:

Typ H - Isolierstärke 9,5 - 16 mm Typ M - Isolierstärke 15,5 - 25 mm Typ T - Isolierstärke 32 - 45 mm

Schalldämmeinlage:

DÄMMGULAST® gelb ohne Einlage

Spannbereich:

10 - 13,5 mm 15 - 18 mm 21,3 - 25 mm 22 - 25 mm 26,9 - 28 mm 26,9 - 30 mm 30 mm 33,7 - 38 mm 35 - 38 mm 42 - 44,5 mm 48,3 mm 54 - 57 mm 60,3 - 64 mm 60,3 mm 64 mm 70 mm 76,1 - 80 mm 76,1 mm 80 mm 88,9 mm 101,6 - 108 mm 101,6 mm 102 - 108 mm 108 mm 114,3 mm 125 mm 133 - 139,7 mm 133 mm 139,7 mm 160 mm 165 - 168 mm 165,1 - 168,3 mm 165,1 mm 168,3 mm 200 mm 216 - 219 mm 216 - 219,1 mm 267 - 273 mm 267 mm 273 mm

Auswahl zurücksetzen

Art.-Nr.: 148502

Typ:	Typ H - Isolierstärke 9,5 - 16 mm
Schalldämmeinlage:	ohne Einlage
Spannbereich:	10 - 13,5 mm

Abgabeeinheit:	1 Stück
Gewicht/ME:	0,078 kg

Ihr Preis:

Stück

Anwendung

Thermisch entkoppelte Befestigung von Rohrleitungen in Kälteanwendungen
Ideal geeignet für Befestigungen in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen

Ihre Vorteile

Konsequente Vermeidung von Temperaturbrücken bei kälteführenden Rohrleitungen
Hohe Isolierwirkung durch Tragelement aus PET und Ummantelung mit synthetischem Kautschuk
Isolierstärke abgestimmt auf die zunehmenden Dämmschichtdicken der Isolierschläuche
Sichere Wasserdampfdiffusionssperre
Einfache Montage durch Selbstklebeverschluss in der Teilfuge
Stirnseitige Kautschukflächen ermöglichen die problemlose Verklebung mit der Rohrisolierung aus Kautschukmaterial
Fest verbundene Lastverteilungsbleche zur besseren Lastabtragung
Körperschallentkopplung durch DÄMMGULAST® Schalldämmeinlage mit gelbem Erkennungsstreifen: Schallpegelverbesserung im Mittel bis zu 22 dB(A)

Kurzbeschreibung:: Iso-Schelle ohne Einlage, Typ H, Iso 9,5-16 mm, M10, 1/4" (10-13,5 mm), verzinkt
Brandklasse:: Euroklasse E - EN 13501-1 im Systemverbund mit AF/Armaflex: B-S3-d0
Typ:: Typ H - Isolierstärke 9,5 - 16 mm
Ausführung:: 2 PET-Segment-Schalen und geschlossenzelliger Elastomerschaum, integrierte Lastverteilungsbleche, mit zweiteiliger Rohrschelle
Produkttyp:: Kälterohrschellen
Raumgewicht:: 100 kg/m³
Schalldämmeinlage:: ohne Einlage
Rohraußen-Ø (Stahlrohr) [Zoll]:: ¼"
Material:: Polyethylen-Terephthalat, synthetischer Kautschuk
Anschlussgewinde:: M10
Druckfestigkeit:: 4,3 N/mm² bei 23 °C
Rohraußen-Ø (Kupferrohr):: 10 - 12 mm
Rohraußen-Ø (Stahlrohr):: 10,2 mm
Isolierstärke:: 9,5 - 16 mm
Bauform:: zweiteilig
Max. empfohlener Befestigungsabstand:: 2 m
Spannbereich:: 10 - 13,5 mm
Temperaturbeständigkeit:: -50 °C bis +110 °C
Wärmeleitfähigkeit:: λ = 0,033 W/mK bei 0 °C | λ = 0,037 W/mK bei +40 °C
Wasserdampfdiffusionswiderstand:: μ = 10.000
Zolltarifnummer:: 73269060
eCl@ss 7.1:: 23-14-02-90
eCl@ss 11.1:: 23-14-02-90

ISO-Schellen Typ H, M, T, zweiteilig, mit Schraubrohrschelle ohne Einlage und ISO-Schale, verzinkt

Artikelnummer	Typ	Schalldämmeinlage	Spannbereich	Action
111364	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	10 - 13,5 mm	Stück
148502	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	10 - 13,5 mm	Stück
148530	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	10 - 13,5 mm	Stück
111404	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	10 - 13,5 mm	Stück
111374	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	15 - 18 mm	Stück
148503	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	15 - 18 mm	Stück
148552	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	15 - 18 mm	Stück
148531	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	15 - 18 mm	Stück
111414	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	15 - 18 mm	Stück
111527	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	15 - 18 mm	Stück
111380	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	21,3 - 25 mm	Stück
148553	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	21,3 - 25 mm	Stück
111426	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	21,3 - 25 mm	Stück
111537	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	21,3 - 25 mm	Stück
148504	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	22 - 25 mm	Stück
148532	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	22 - 25 mm	Stück
111382	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	26,9 - 28 mm	Stück
148505	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	26,9 - 30 mm	Stück
111430	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	26,9 - 30 mm	Stück
148533	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	26,9 - 30 mm	Stück
148554	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	26,9 - 30 mm	Stück
111541	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	26,9 - 30 mm	Stück
111384	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	30 mm	Stück
111432	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	33,7 - 38 mm	Stück
111386	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	33,7 - 38 mm	Stück
111547	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	33,7 - 38 mm	Stück
148506	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	35 - 38 mm	Stück
148534	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	35 - 38 mm	Stück
148555	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	35 - 38 mm	Stück
148507	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	42 - 44,5 mm	Stück
148535	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	42 - 44,5 mm	Stück
148556	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	42 - 44,5 mm	Stück
111388	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	42 - 44,5 mm	Stück
111434	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	42 - 44,5 mm	Stück
111549	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	42 - 44,5 mm	Stück
148508	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	48,3 mm	Stück
148536	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	48,3 mm	Stück
148557	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	48,3 mm	Stück
111436	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	48,3 mm	Stück
111390	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	48,3 mm	Stück
111551	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	48,3 mm	Stück
148509	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	54 - 57 mm	Stück
148537	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	54 - 57 mm	Stück
148558	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	54 - 57 mm	Stück
111392	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	54 - 57 mm	Stück
111438	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	54 - 57 mm	Stück
111553	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	54 - 57 mm	Stück
148510	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	60,3 mm	Stück
148538	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	60,3 - 64 mm	Stück
148559	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	60,3 - 64 mm	Stück
111394	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	60,3 - 64 mm	Stück
111440	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	60,3 - 64 mm	Stück
111555	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	60,3 - 64 mm	Stück
148511	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	64 mm	Stück
148512	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	70 mm	Stück
148539	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	70 mm	Stück
148560	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	70 mm	Stück
111396	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	70 mm	Stück
111442	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	70 mm	Stück
111557	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	70 mm	Stück
148513	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	76,1 mm	Stück
148540	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	76,1 mm	Stück
148561	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	76,1 mm	Stück
111398	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	76,1 - 80 mm	Stück
111444	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	76,1 - 80 mm	Stück
111559	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	76,1 - 80 mm	Stück
148514	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	80 mm	Stück
148541	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	80 mm	Stück
148562	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	80 mm	Stück
148515	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	88,9 mm	Stück
148542	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	88,9 mm	Stück
148563	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	88,9 mm	Stück
111400	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	88,9 mm	Stück
111446	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	88,9 mm	Stück
111560	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	88,9 mm	Stück
148543	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	101,6 mm	Stück
148564	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	101,6 - 108 mm	Stück
111402	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	101,6 - 108 mm	Stück
148516	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	102 - 108 mm	Stück
111362	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	102 - 108 mm	Stück
111515	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	102 - 108 mm	Stück
148544	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	108 mm	Stück
148517	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	114,3 mm	Stück
148545	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	114,3 mm	Stück
150305	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	114,3 mm	Stück
111366	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	114,3 mm	Stück
111406	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	114,3 mm	Stück
148518	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	125 mm	Stück
148546	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	125 mm	Stück
150306	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	125 mm	Stück
111368	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	125 mm	Stück
111408	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	125 mm	Stück
111521	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	125 mm	Stück
148519	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	133 mm	Stück
111370	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	133 mm	Stück
150301	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	133 - 139,7 mm	Stück
150307	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	133 - 139,7 mm	Stück
148583	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	139,7 mm	Stück
111372	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	139,7 mm	Stück
150298	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	160 mm	Stück
150302	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	160 mm	Stück
150308	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	160 mm	Stück
111376	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	160 mm	Stück
150299	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	165,1 mm	Stück
111378	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® gelb	165 - 168 mm	Stück
150303	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	165,1 - 168,3 mm	Stück
150310	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	165,1 - 168,3 mm	Stück
150300	Typ H - Isolierstärke 9,5 - 16 mm	ohne Einlage	168,3 mm	Stück
150311	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	200 mm	Stück
111519	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	114,3 mm	Stück
111410	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	133 mm	Stück
111523	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	133 mm	Stück
111412	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	139,7 mm	Stück
111525	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	139,7 mm	Stück
111416	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	160 mm	Stück
111529	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	160 mm	Stück
111418	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	165,1 mm	Stück
111531	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	165,1 mm	Stück
111420	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	168,3 mm	Stück
111533	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	168,3 mm	Stück
150304	Typ M - Isolierstärke 15,5 - 25 mm	ohne Einlage	216 - 219,1 mm	Stück
111535	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	200 mm	Stück
111428	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® gelb	216 - 219 mm	Stück
111539	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	216 - 219 mm	Stück
150312	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	216 - 219,1 mm	Stück
111543	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	267 mm	Stück
150313	Typ T - Isolierstärke 32 - 45 mm	ohne Einlage	267 - 273 mm	Stück
111545	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® gelb	273 mm	Stück
