ISO-Schellen RTN+ Typ 2 und 4

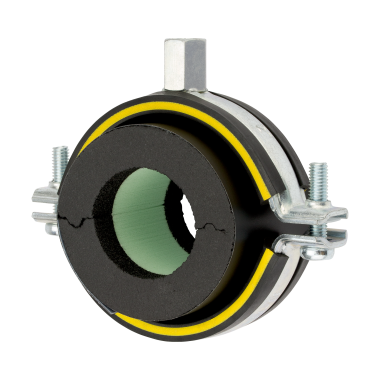

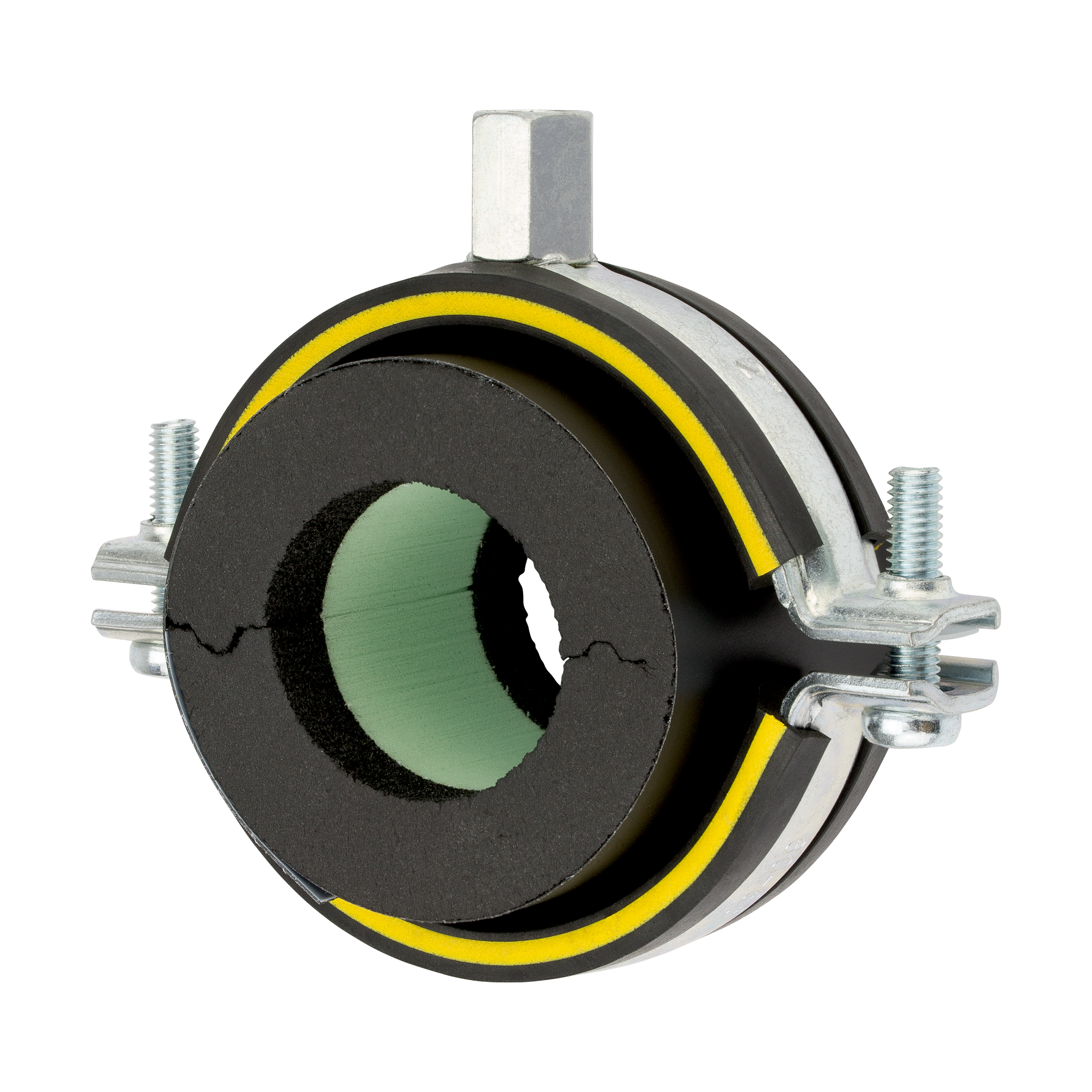

Iso-Schelle DÄMMGULAST® gelb, RTN+ Typ4, Iso 15,5-25,5 mm, 114 mm, M10, Schraubrohrschelle 160 mm (159-164 mm), verzinkt

Varianten als Liste anzeigen

Typ:

Typ 2 - Isolierstärke 9,5 - 15 mm Typ 4 - Isolierstärke 15,5 - 25,5 mm

Schalldämmeinlage:

DÄMMGULAST® gelb

Rohraußen-Ø (Stahlrohr):

6 mm 10,2 mm 12,5 mm 13,5 mm 17,2 mm 21,3 mm 26,9 mm 33,7 mm 42,4 mm 48,3 mm 54 mm 60,3 mm 63,5 mm 76,1 mm 88,9 mm 108 mm 114,3 mm 133 mm 139,7 mm 160 mm 168,3 mm

Auswahl zurücksetzen

Art.-Nr.: 150552

Typ:	Typ 4 - Isolierstärke 15,5 - 25,5 mm
Schalldämmeinlage:	DÄMMGULAST® gelb
Rohraußen-Ø (Stahlrohr):	114,3 mm

Abgabeeinheit:	1 Stück
Gewicht/ME:	0,493 kg

Ihr Preis:

Stück

Anwendung

Isolierung von Rohrleitungen in Kälteanwendungen
Ideal geeignet für die Isolierung in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen

Ihre Vorteile

Konsequente Vermeidung von Temperaturbrücken bei kälteführenden Rohrleitungen
Hohe Isolierwirkung durch Tragelement aus PIR und Ummantelung mit synthetischem Kautschuk
Isolierstärke abgestimmt auf die zunehmenden Dämmschichtdicken der Isolierschläuche
Stirnseitige Kautschukflächen ermöglichen die problemlose Verklebung mit der Rohrisolierung aus Kautschukmaterial
Körperschallentkopplung durch DÄMMGULAST® Schalldämmeinlage mit gelbem Erkennungsstreifen: Schallpegelverbesserung im Mittel bis zu 22 dB(A)

Kurzbeschreibung:: Iso-Schelle DÄMMGULAST® gelb, RTN+ Typ4, Iso 15,5-25,5 mm, 114 mm, M10, Schraubrohrschelle 160 mm (159-164 mm), verzinkt
Brandklasse:: DIN EN 13501-1:2007 Euroklasse E
Typ:: Typ 4 - Isolierstärke 15,5 - 25,5 mm
Ausführung:: ISO-Schale mit hochflexiblem, geschlossenzelligem Dämmsystem mit hohem Wasserdampfdiffusionswiderstand und niedriger Wärmeleitfähigkeit, mit zweiteiliger Rohrschelle, schallgedämmt durch DÄMMGULAST® Einlage
Produkttyp:: Kälterohrschellen
Raumgewicht:: 120 kg/m³
Schalldämmeinlage:: DÄMMGULAST® gelb
Rohraußen-Ø (Stahlrohr) [Zoll]:: 4 "
Material:: Polyurethan-Polyisocyanurat-Hartschaum, synthetischer Kautschuk
Anschlussgewinde:: M10
Rohraußen-Ø (Kupferrohr):: 114 mm
Rohraußen-Ø (Stahlrohr):: 114,3 mm
Isolierstärke:: 15,5 - 25,5 mm
Bauform:: zweiteilig
Max. empfohlener Befestigungsabstand:: 6 m
Schallreduzierung im Mittel um:: 22 dB(A)
Temperaturbeständigkeit:: -45 °C bis +105 °C
Wärmeleitfähigkeit:: λ = 0,038 W/mK bei +40 °C | λ = 0,034 W/mK bei 0 °C
Wasserdampfdiffusionswiderstand:: μ = 10.000
Zolltarifnummer:: 73269060
eCl@ss 7.1:: 23-14-02-90
eCl@ss 11.1:: 23-14-02-90

ISO-Schellen RTN+ Typ 2 und 4, zweiteilig, mit Schraubrohrschelle mit DÄMMGULAST® gelb und ISO-Schale, verzinkt

Konsolenwinkel

MPC/MPR-Konsolenwinkel 90°, 100 x 100 x 4 mm für Profile 38/24-40/120, 41/21-41/124, verzinkt

Artikelnummer	Typ	Schalldämmeinlage	Rohraußen-Ø (Stahlrohr)	Action
150509	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	6 mm	Stück
150511	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	10,2 mm	Stück
150512	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	12,5 mm	Stück
150513	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	13,5 mm	Stück
150514	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	17,2 mm	Stück
150515	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	21,3 mm	Stück
150516	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	26,9 mm	Stück
150517	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	33,7 mm	Stück
150519	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	42,4 mm	Stück
150520	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	48,3 mm	Stück
150521	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	54 mm	Stück
150523	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	60,3 mm	Stück
150524	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	63,5 mm	Stück
150526	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	76,1 mm	Stück
150528	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	88,9 mm	Stück
150530	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	108 mm	Stück
150531	Typ 2 - Isolierstärke 9,5 - 15 mm	DÄMMGULAST® gelb	114,3 mm	Stück
150532	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	10,2 mm	Stück
150533	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	12,5 mm	Stück
150534	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	13,5 mm	Stück
150535	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	17,2 mm	Stück
150536	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	21,3 mm	Stück
150537	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	26,9 mm	Stück
150538	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	33,7 mm	Stück
150540	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	42,4 mm	Stück
150541	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	48,3 mm	Stück
150542	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	54 mm	Stück
150544	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	60,3 mm	Stück
150545	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	63,5 mm	Stück
150547	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	76,1 mm	Stück
150549	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	88,9 mm	Stück
150551	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	108 mm	Stück
150552	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	114,3 mm	Stück
150553	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	133 mm	Stück
150554	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	139,7 mm	Stück
150555	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	160 mm	Stück
150557	Typ 4 - Isolierstärke 15,5 - 25,5 mm	DÄMMGULAST® gelb	168,3 mm	Stück
