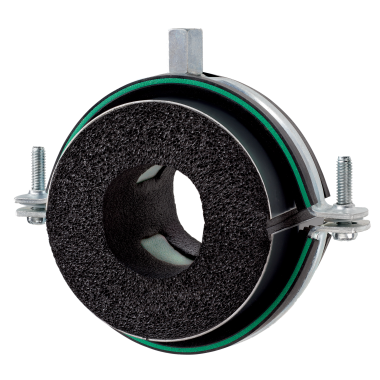

ISO-Schellen Typ H, M, T

zweiteilig, mit Schraubrohrschelle JUNIOR mit DÄMMGULAST® grün, verzinkt

Varianten als Liste anzeigen

Typ:

Typ H - Isolierstärke 9,5 - 16 mm Typ M - Isolierstärke 15,5 - 25 mm Typ T - Isolierstärke 32 - 45 mm

Schalldämmeinlage:

DÄMMGULAST® grün

Spannbereich:

10 - 13,5 mm 15 - 18 mm 21,3 - 24 mm 22 - 25 mm 27 - 30 mm 35 - 38 mm 42 - 44,5 mm 48,3 mm 54 - 57 mm 60,3 - 64 mm 70 mm 76,1 - 80 mm 88,9 88,9 mm 101,6 mm 108 mm 114,3 mm 125 125 mm 133 mm 139,7 mm

Anwendung

Thermisch entkoppelte Befestigung von Rohrleitungen in Kälteanwendungen
Ideal geeignet für Befestigungen in der Lüftungs- und Klimatechnik, Kühltechnik sowie von Kaltwasserleitungen

Ihre Vorteile

Konsequente Vermeidung von Temperaturbrücken bei kälteführenden Rohrleitungen
Hohe Isolierwirkung durch Tragelement aus PET und Ummantelung mit synthetischem Kautschuk
Isolierstärke abgestimmt auf die zunehmenden Dämmschichtdicken der Isolierschläuche
Sichere Wasserdampfdiffusionssperre
Einfache Montage durch Selbstklebeverschluss in der Teilfuge
Stirnseitige Kautschukflächen ermöglichen die problemlose Verklebung mit der Rohrisolierung aus Kautschukmaterial
Fest verbundene Lastverteilungsbleche zur besseren Lastabtragung
Körperschallentkopplung durch DÄMMGULAST® Schalldämmeinlage mit grünem Erkennungsstreifen: Schallpegelverbesserung im Mittel bis zu 18,6 dB(A)

Brandklasse:: Euroklasse E - EN 13501-1 im Systemverbund mit AF/Armaflex: B-S3-d0
Ausführung:: 2 PET-Segment-Schalen und geschlossenzelliger Elastomerschaum, integrierte Lastverteilungsbleche, mit zweiteiliger Rohrschelle, schallgedämmt durch DÄMMGULAST® Einlage
Produkttyp:: Kälterohrschellen
Raumgewicht:: 100 kg/m³
Schalldämmeinlage:: DÄMMGULAST® grün
Material:: Polyethylen-Terephthalat, synthetischer Kautschuk
Bauform:: zweiteilig
Schallreduzierung im Mittel um:: 18 dB(A)
Temperaturbeständigkeit:: -50 °C bis +110 °C
Wärmeleitfähigkeit:: λ = 0,033 W/mK bei 0 °C | λ = 0,037 W/mK bei +40 °C
Wasserdampfdiffusionswiderstand:: μ = 10.000

ISO-Schellen Typ H, M, T, zweiteilig, mit Schraubrohrschelle JUNIOR mit DÄMMGULAST® grün und ISO-Schale, verzinkt

Artikelnummer	Typ	Schalldämmeinlage	Spannbereich	Action
149350	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	10 - 13,5 mm	Stück
149351	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	15 - 18 mm	Stück
149352	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	22 - 25 mm	Stück
149353	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	27 - 30 mm	Stück
149354	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	35 - 38 mm	Stück
149355	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	42 - 44,5 mm	Stück
149356	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	48,3 mm	Stück
149357	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	54 - 57 mm	Stück
149358	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	60,3 - 64 mm	Stück
149359	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	70 mm	Stück
149360	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	76,1 - 80 mm	Stück
149361	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	88,9 mm	Stück
149362	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	108 mm	Stück
149363	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	114,3 mm	Stück
150261	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	101,6 mm	Stück
149364	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	125 mm	Stück
149365	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	133 mm	Stück
149366	Typ H - Isolierstärke 9,5 - 16 mm	DÄMMGULAST® grün	139,7 mm	Stück
149368	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	10 - 13,5 mm	Stück
149369	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	15 - 18 mm	Stück
149370	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	22 - 25 mm	Stück
149371	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	27 - 30 mm	Stück
149372	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	35 - 38 mm	Stück
149373	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	42 - 44,5 mm	Stück
149374	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	48,3 mm	Stück
149375	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	54 - 57 mm	Stück
149376	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	60,3 - 64 mm	Stück
149377	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	70 mm	Stück
149378	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	76,1 - 80 mm	Stück
149379	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	88,9	Stück
149380	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	101,6 mm	Stück
149381	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	108 mm	Stück
149382	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	114,3 mm	Stück
151163	Typ M - Isolierstärke 15,5 - 25 mm	DÄMMGULAST® grün	125	Stück
149390	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	15 - 18 mm	Stück
149391	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	21,3 - 24 mm	Stück
149392	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	27 - 30 mm	Stück
149393	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	35 - 38 mm	Stück
149394	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	42 - 44,5 mm	Stück
149395	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	48,3 mm	Stück
149396	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	54 - 57 mm	Stück
149397	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	60,3 - 64 mm	Stück
149398	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	70 mm	Stück
149399	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	76,1 - 80 mm	Stück
149400	Typ T - Isolierstärke 32 - 45 mm	DÄMMGULAST® grün	88,9 mm	Stück
