Innovative Deckenkonstruktion in den Hallen "Alter Schlachthof“ in Berlin

Einsatz von knapp zwei Kilometern Systemschiene zur Leitungsbefestigung

Die Hallen des "Alten Schlachthofs Berlin" an der Landsberger Allee, einst bedeutendes Zentrum der Fleischverarbeitung und Schauplatz lebendiger Industriegeschichte, erfahren heute eine umfassende Transformation: Im Rahmen des Projekts "DSTRCT.Berlin" des Immobilienentwicklers HB Reavis werden einige Hallen kernsaniert und an namhafte Firmen vermietet.

Fertigstellung: im Bau
Gebäudeart: Halle
Anforderungen: Spannweiten
Land: Deutschland

In die 2.700 Quadratmeter große Halle in der Nähe der S-Bahn wird ein Fitness-Studio der Luxusklasse einziehen, womit besondere Ansprüche an die Ästhetik für alle sichtbaren Bauelemente in diesem Bereich einhergehen. Zudem steht das gesamte Projekt unter strengen Auflagen des Denkmalschutzes.

MÜPRO realisierte in der historischen Halle in Zusammenarbeit mit der Firma Klima-Bau Volk innovative Befestigungslösungen im Bereich Lüftung, Sanitär, Heizung und Kälte, die all diese speziellen Gestaltungs- und Installationsanforderungen erfüllen.

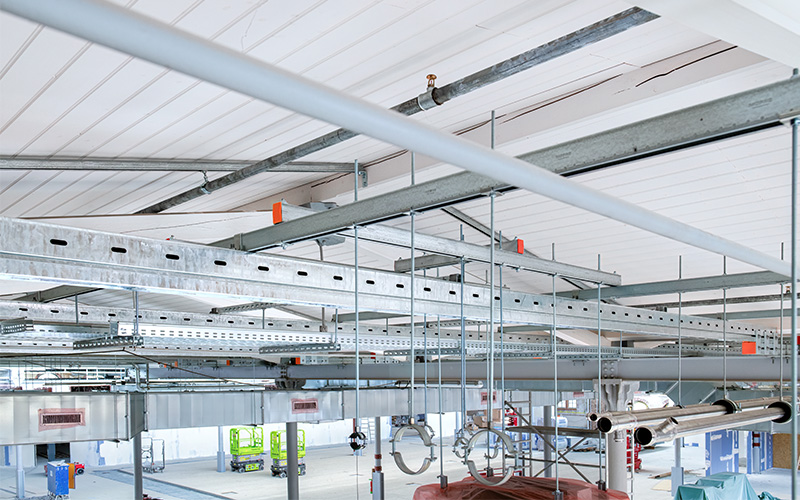

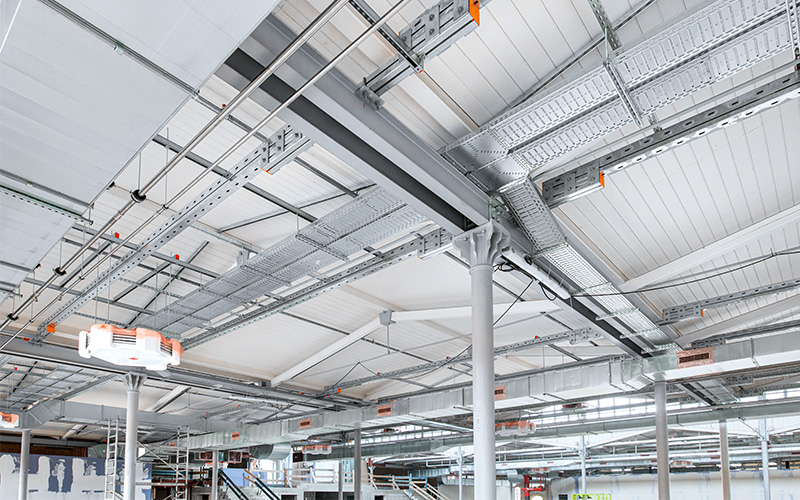

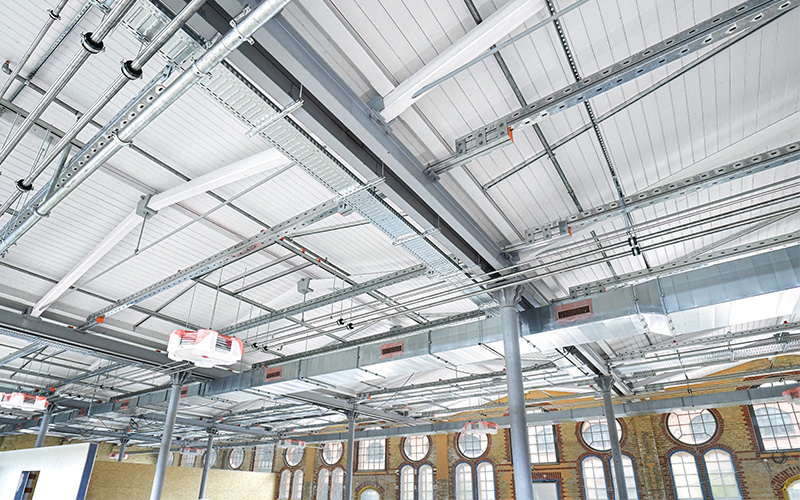

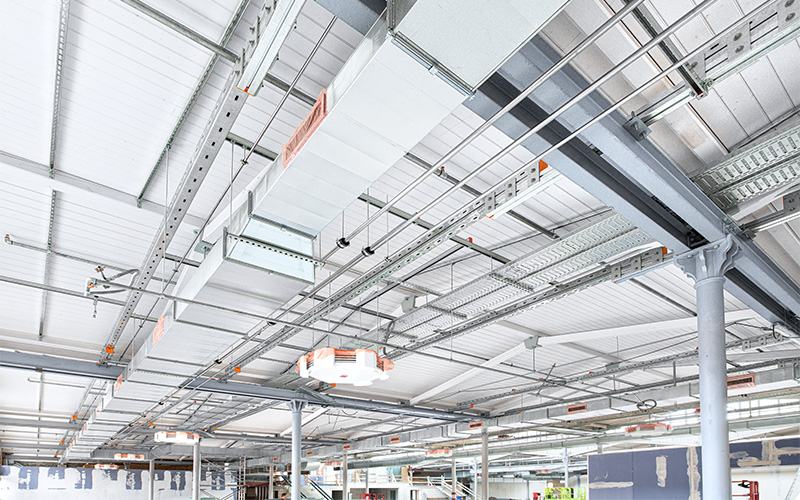

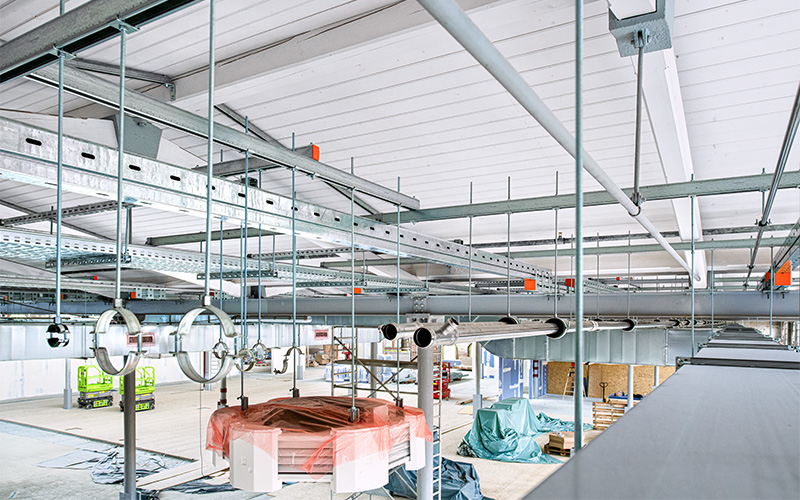

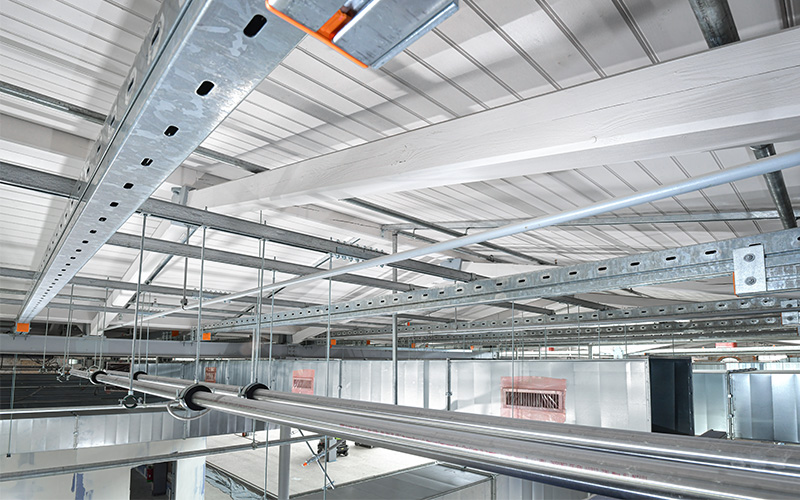

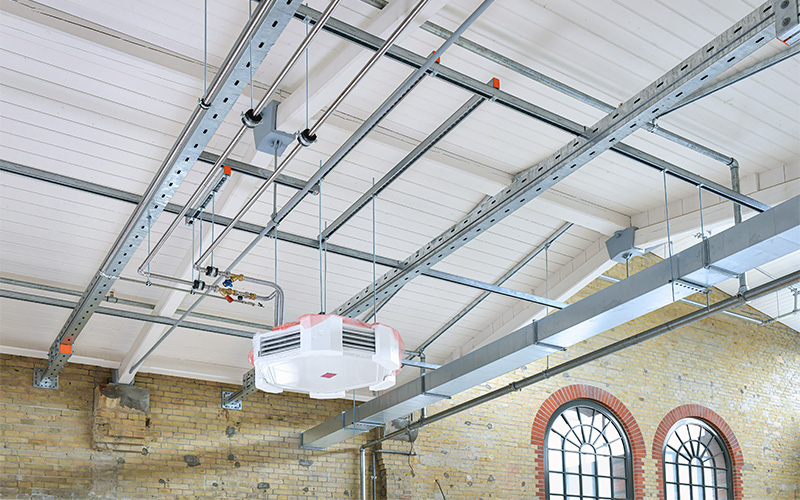

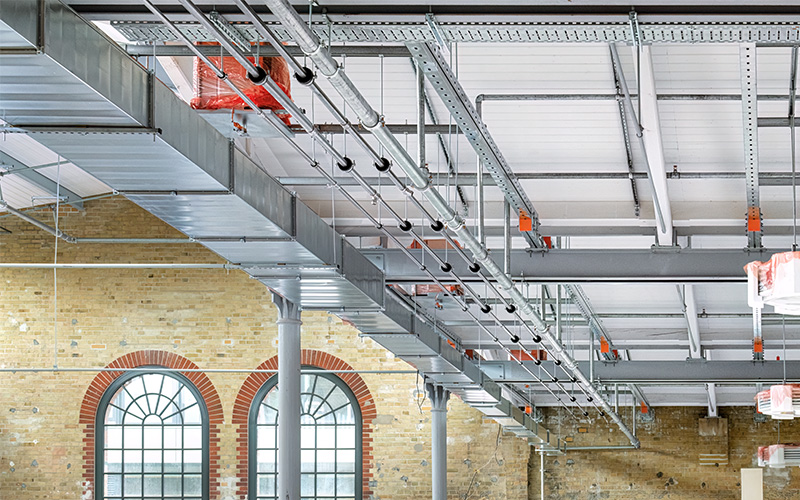

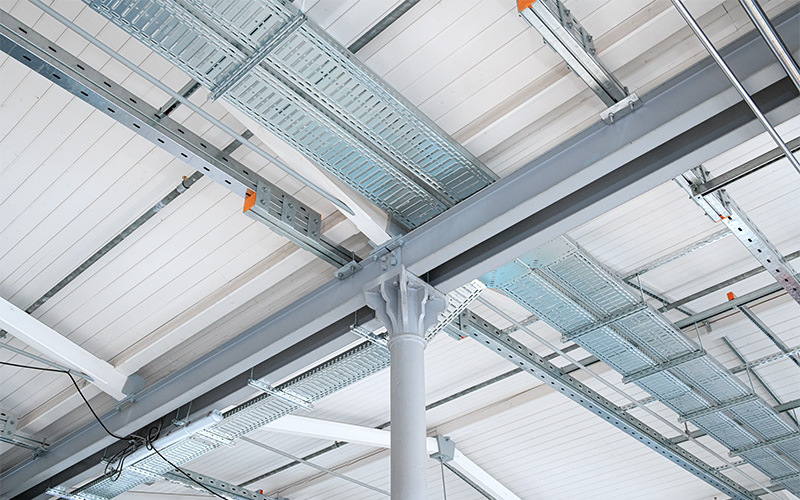

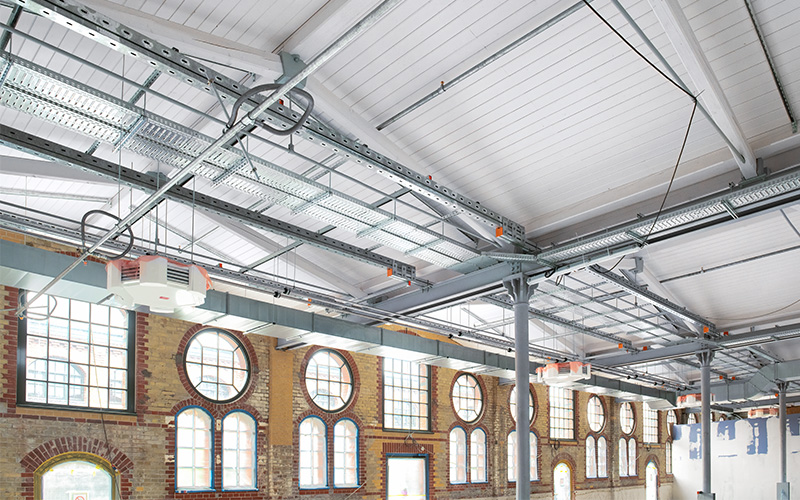

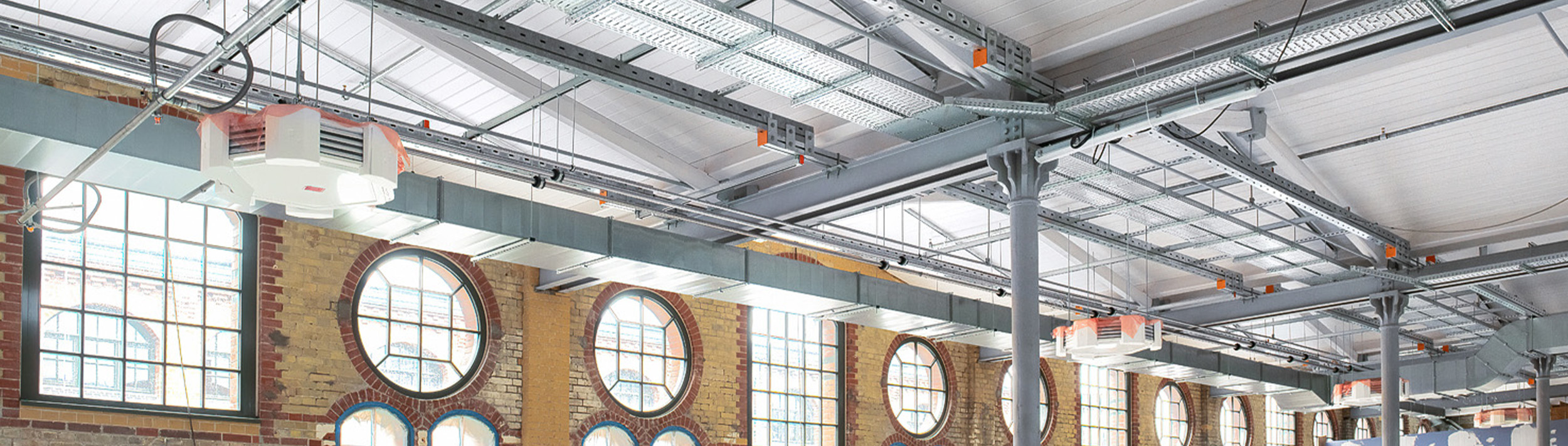

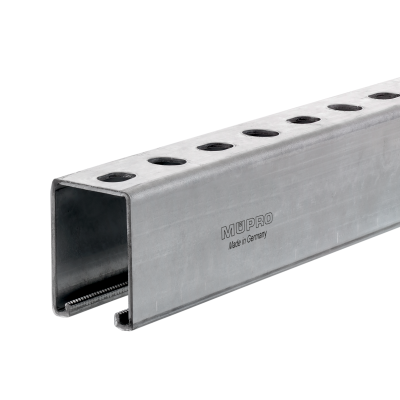

Deckenraster aus MPT Q150, MPT Q100 und MPR Systemschienen.

Die Herausforderung: Denkmalschutz und außergewöhnliche Spannweiten

Aufgrund der Denkmalschutzvorgaben darf die Leitungsbefestigung in diesem Projekt vornehmlich an der Decke erfolgen. Zugleich weist das Holzdach des Gebäudes eine begrenzte Tragfähigkeit auf, weshalb es nicht im üblichen Umfang für diese Befestigungen genutzt werden kann. Die alternativ zur Befestigung nutzbaren Stahlträger weisen mit einem Abstand von acht Metern statt der heute üblichen sechs Meter jedoch ungewöhnlich große Spannweiten auf, die zu überbrücken sind. Dies führt zudem zu einer erhöhten Last auf den einzelnen Schienen.

Die Umsetzung: Deckenraster und Befestigung an Stahlträgern

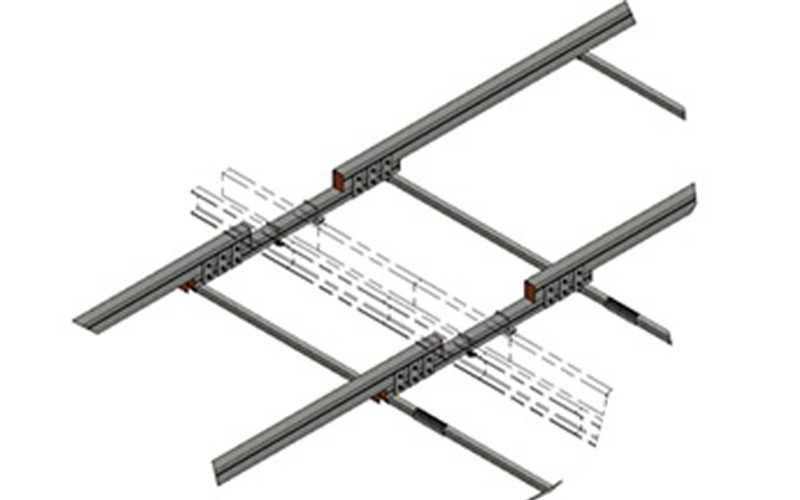

Aufgrund der begrenzten Belastbarkeit des Daches löste MÜPRO die Befestigung der Leitungsanlagen mit einem Deckenraster aus Schienen, das an den Stahlträgern befestigt wurde.

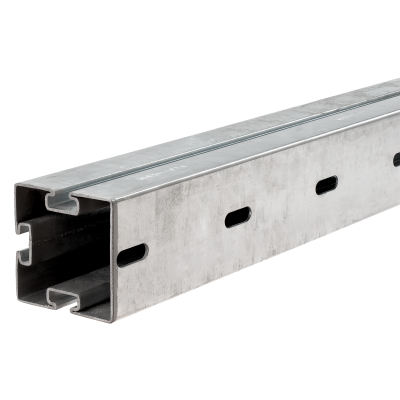

Marktübliche Systemschienen sind bis 6,64 m erhältlich und damit für die benötigten Spannweiten zwischen den Trägern keine optimale Wahl. Anders die MPT Schwerlastprofile aus dem MÜPRO Sortiment: Mit dem MPT Q150 Profil in 7,05 Metern Länge lässt sich ein Großteil der Spannweite von acht Metern bewältigen. Die restliche Distanz gleicht eine zusätzliche MPT Q100 Unterkonstruktion aus. Die MPT Schwerlastprofile erfüllen außerdem die erhöhten Lastanforderungen aufgrund der hohen Distanzen.

Die Ausarbeitung der Deckenrasterkonstruktion als technische Lösung der besonderen Projektanforderungen zeigt die fachliche Expertise seitens MÜPRO auf und fand als unentgeltliche Zuarbeit an das Planungsbüro Heimann Ingenieure Eingang in die Ausschreibung.

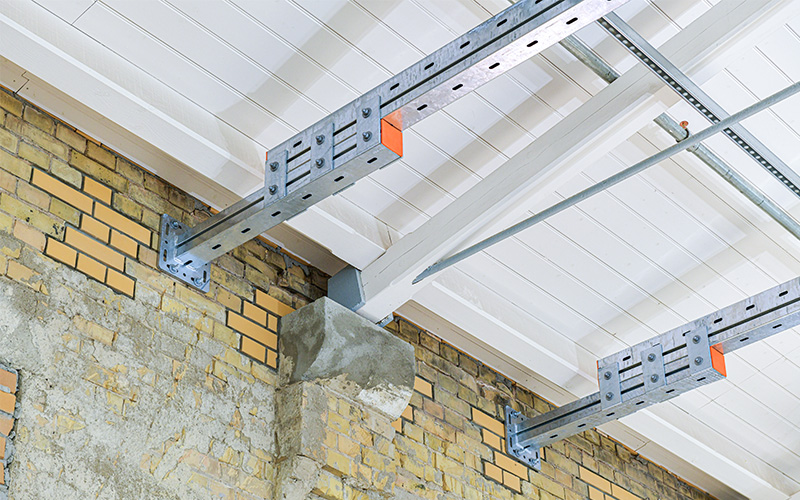

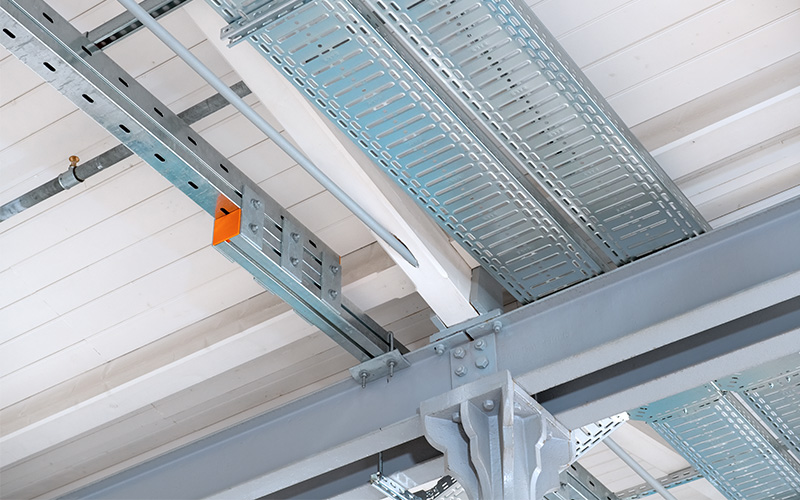

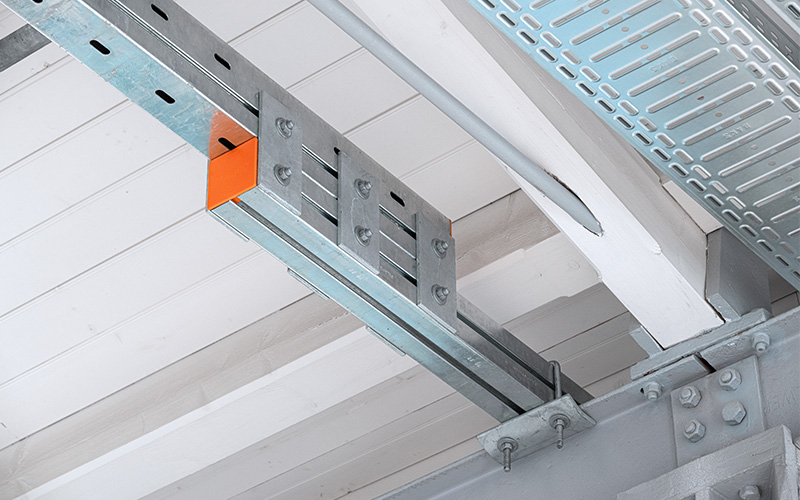

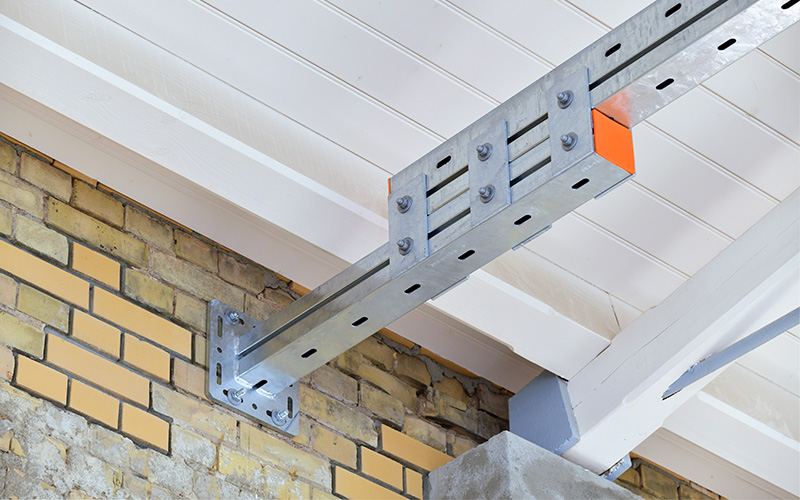

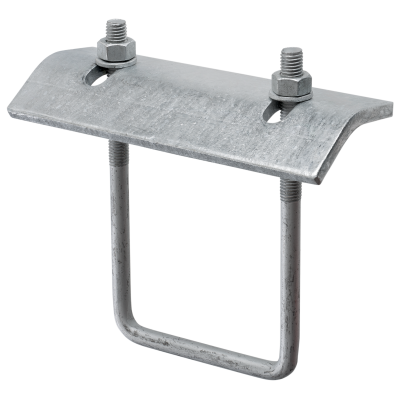

Befestigung der Deckenkonstruktion am Stahlträger.

Fazit

Die erfolgreiche Umsetzung der Befestigungslösungen im Bauwerk "DSTRCT.Berlin" unterstreicht die Fachkompetenz von MÜPRO bei der Planung und Umsetzung anspruchsvoller Projekte unter Berücksichtigung spezifischer Herausforderungen. Sie zeigt zudem die Stärken des modularen Ansatzes von MÜPRO auf, der vielseitige Lösungen für individuelle Anforderungen bereitstellt.
